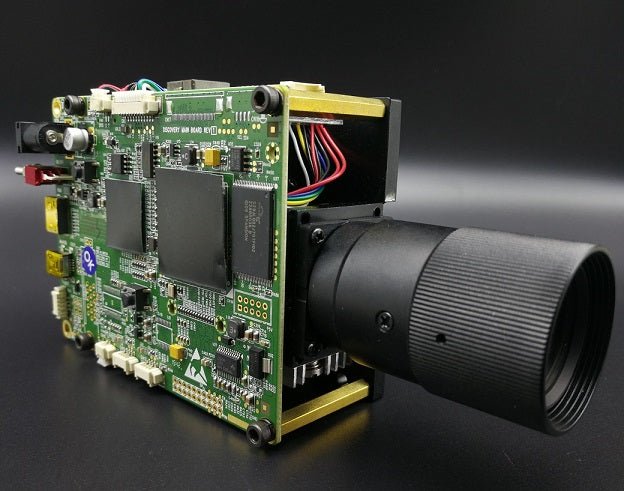

الاتصال التسلسلي بين الكمبيوتر وجهاز العرض - بروتوكول اتصال جهاز العرض بالأشعة فوق البنفسجية SM7-405

مقدمة موجزة تهدف هذه الوثيقة بشكل أساسي إلى تقديم تعليمات الاتصال التسلسلي بين جهاز العرض والكمبيوتر الشخصي، حتى يتمكن المستخدمون من استكمال الاتصال التسلسلي لجهاز عرض SM7 UV.

1 بيان حقوق النشر لا يجوز لأي كيان أو فرد استخراج أو نسخ جزء أو كل محتوى الوثيقة، دون الحصول على إذن كتابي من الشركة، ولا يجوز له نقلها بأي شكل من الأشكال.

2 مقدمة الوثيقة تهدف هذه الوثيقة بشكل أساسي إلى تقديم تعليمات الاتصال التسلسلي بين جهاز العرض والكمبيوتر الشخصي، حتى يتمكن المستخدمون من استكمال الاتصال التسلسلي لجهاز العرض.

3 الغرض من المستند هو توجيه المستخدمين لإكمال عملية الاتصال التسلسلي لمنصة جهاز العرض

4 نطاق المستند يهدف هذا المستند بشكل أساسي إلى تقديم تعليمات الاتصال التسلسلي بين جهاز العرض والكمبيوتر الشخصي، حتى يتمكن المستخدمون من استكمال الاتصال التسلسلي لجهاز العرض.

5 قارئ الكائنات، مستخدمو الاتصالات التسلسلية لجهاز العرض، أو المهندس الفني 6 الاتصالات التسلسلية لجهاز العرض

٦.١ مواصفات واجهة جهاز العرض: يُجري جهاز العرض اتصال البيانات مع الكمبيوتر عبر واجهة VGA متخصصة (بما في ذلك الإرسال والاستقبال والأرضي)، ويُكمل العملية المقابلة وفقًا لأوامر الكمبيوتر. إطار بيانات الاتصال التسلسلي هو بداية واحدة، ٨ بيانات، توقف واحد، بدون فحص التكافؤ، ومعدل بود ٩٦٠٠. في الاتصال التسلسلي، يُرسل أولًا أقل بايت صالح.

6.2 4 يجب أن تتم عملية الاتصال من خلال إرسال الكمبيوتر الأمر والبيانات إلى جهاز العرض، ثم يقوم جهاز العرض بإعادة نتيجة تنفيذ الأمر والبيانات إلى الكمبيوتر. تتم عملية إرسال الأمر كما يلي:

يجب أن تتوافق أوامر الأوامر والبيانات المرسلة من الحاسوب إلى جهاز العرض مع تنسيق ومواصفات هذا البروتوكول. بعد إرسال أوامر الأوامر والبيانات إلى جهاز العرض، وانتظار نتائج التنفيذ، يستقبل جهاز العرض أوامر الأوامر من الحاسوب، ثم ينفذ الأوامر المقابلة ويعيد النتائج. يتم تنفيذ الأوامر على النحو التالي: اتجاه نقل بيانات جهاز العرض: الحاسوب، الوصف: كتلة بيانات الاستجابة ← ينفذ جهاز العرض أوامر الأوامر، ويستقبل النتيجة، ثم يرسل كتلة بيانات الاستجابة إلى الحاسوب، والتي يتم الحصول عليها من تنفيذ الأوامر المقابلة. وهكذا، تكون عملية الاتصال قد اكتملت.

6.3 تنسيق كتلة البيانات

٦.٣.١ تنسيق اتصال الحاسوب الشخصي وجهاز العرض: تنسيق إطار الإرسال، طول البداية: MainCmd SubCmd مجموع البيانات، ٠xE0 ٠x٠٥+N (طول البيانات)، يشغل بايتًا واحدًا، يشغل بايتًا واحدًا، ن بايت، يشغل بايتًا واحدًا. البداية: يشغل بايتًا واحدًا، ثابت عند ٠xE0، غير قابل للتغيير. الطول: يشغل بايتًا واحدًا، أي إجمالي طول إطار بيانات الاتصال الحالي. الطول الإجمالي ٥+N (مجموع البداية والطول وMainCmd وSubCmd وCheckSum يصل إلى ٥ بايت، البيانات ن بايت). MainCmd: يشغل بايتًا واحدًا، وهو MainCmd. SubCmd: يشغل بايتًا واحدًا، وهو subcmd. بروتوكول الاتصال التسلسلي SM7-405 شركة سيكوب فوتونيكس المحدودة www.si‐cube.com info@si‐cube.com

5 المجموع الاختباري: المجموع الاختباري. طريقة حساب المجموع الاختباري: بالإضافة إلى المجموع الاختباري، تُضاف جميع البيانات للحصول على المكمل، أي المكمل زائد 1، ويأخذ النوع المنخفض. ملاحظة: لا تتضمن بيانات الإطار أي علامات ترقيم. تنسيق إطار الاستقبال، طول بيانات المجموع الاختباري N+1 بايت N يشغل بايت واحد 6.3.2 أمر اتصال محدد بالكمبيوتر وجهاز العرض عندما يساوي MainCmd 0x41، سيكون SubCmd المقابل 3 تمامًا كما يلي، SubCmd القيمة الوصف الحصول على التيار 0x01 هذا الأمر للحصول على تيار RGB. عندما يستقبل جهاز العرض الأمر، يرسل الكمبيوتر 6 بايت. التيار المقابل لـ R و G و B هو 2 بايت، البايت المنخفض أولاً. اضبط التيار 0x02 هذا الأمر لضبط تيار RGB. عندما يرسل الكمبيوتر هذا الأمر إلى جهاز العرض، يستقبل جهاز العرض 6 بايت من تيار RGB ويضبطه، البايت المنخفض أولاً. بعد تنفيذ الأمر، يعود جهاز العرض إلى وضع "Ack" للتحكم في تشغيل وإيقاف تشغيل LED 0x18 هذا الأمر مخصص للتحكم في تشغيل وإيقاف تشغيل LED. بعد تنفيذ الأمر، يعود جهاز العرض إلى وضع "Ack"

٦.٣.٣ أمر مصافحة جهاز الكمبيوتر وجهاز العرض، الحالة، الطول، الأمر الرئيسي، الأمر الفرعي، المجموع الاختباري، ٠xE0، ٠x05، ٠x44، ٠x00، ٠Xd7. يُرسل جهاز الكمبيوتر أمرًا بطول ٥ بايتات (٠xE0، ٠x05، ٠x44، ٠x00، ٠Xd7) إلى جهاز العرض. بعد استلام الأمر، يُرسل جهاز العرض سلسلة "مصافحة" إلى جهاز الكمبيوتر، دون تضمين "". في حال استلام الكمبيوتر لهذه السلسلة، فهذا يعني نجاح المصافحة، وإلا، ففشلها. إطار البيانات المُعاد: ٠C، ٥٣، ٦٨، ٦١، ٦B، ٦٥، ٤٨، ٦١، ٦E، ٦٤، ٧٣، ١A. ملاحظة: يُستخدم أمر المصافحة لاختبار ما إذا كان خط الاتصال التسلسلي بين جهاز الكمبيوتر والجهاز الآخر سليمًا أم لا، ويُرسل مرة واحدة فقط بعد فتح المنفذ التسلسلي.

6.3.4 MainCmd يساوي 0x41، SubCmd المقابل (بدون مجموع اختباري) 1. احصل على Cmd الحالي 0x01 طول الحالة MainCmd SubCmd 0xE0 0x04 0x41 0x01 يرسل الكمبيوتر Cmd 4 بايت (0xE0، 0x04، 0x41، 0x01) إلى جهاز العرض، ويرسل جهاز العرض قيمة RGB الحالية 6 بايت إلى الكمبيوتر بعد تلقي Cmd، البايت المنخفض أولاً. التنسيق المقابل: R_Low، R_High، G_Low، G_High، B_Low، B_High على سبيل المثال: R=100، G=100، B=100، بيانات الإرجاع المقابلة: 0x64، 00، 0x64، 00، 0x64، 0x00 2. تعيين Cmd الحالي 0x02 طول البداية MainCmd SubCmd البيانات 0xE0 0x0A 0x41 0x02 xx، xx، xx، xx، xx، xx يرسل الكمبيوتر Cmd 10 بايت (0xE0، 0x0A، 0x41، 0x02، xx، xx، xx، xx، xx، xx) إلى جهاز العرض، بعد تلقي Cmd، يقوم جهاز العرض بتعيين تيار RGB المقابل وإرجاع السلسلة "Ack"، باستثناء "". تيار RGB المطلوب ضبطه يتوافق مع البيانات. تنسيق البيانات المقابل: R_Low، R_High، G_Low، G_High، B_Low، B_High على سبيل المثال: R=100، G=100، B=100، البيانات المقابلة: 0x64، 00، 0x64، 00، 0x64، 0x00 بيانات الإطار الكامل: 0xE0، 0x0A، 0x41، 0x02، 0x64، 00، 0x64، 00، 0x64، 0x00 ملاحظة: R=0~255، G=0~255، B=0~255 3. التحكم في تشغيل/إيقاف تشغيل LED، Cmd 0x18، طول البداية، MainCmd، SubCmd، البيانات 0xE0، 0x05، 0x41، 0x18، يرسل الكمبيوتر Cmd ٥ بايتات (٠xE0، ٠x٠٥، ٠x٤١، ٠x١٨، xx) لجهاز العرض. بعد استلام الأمر، يُضبط جهاز العرض حالة LED المقابلة ويُعيد السلسلة "Ack"، باستثناء "". قيمة حالة LED التي يجب ضبطها تتوافق مع البيانات. أمر تشغيل LED: ٠xE0، ٠x٠٥، ٠x٤١، ٠x١٨، ٠x٠١، إرجاع: ٠x٤١، ٠x٦٣، ٠x٦B، أي إرجاع LED OFF، أمر: ٠xE0، ٠x٠٥، ٠x٤١، ٠x١٨، ٠x٠٠، إرجاع: ٠x٤١، ٠x٦٣، ٠x٦B، أي إرجاع تحديث البرامج الثابتة لجهاز العرض إلى الإصدار ٦.٤ (بدون مجموع اختباري).

٧. انسخ ملف البرنامج الثابت لجهاز العرض (اسم الملف ونوعه غير قابلين للتغيير) إلى المجلد الجذر لقرص U، ثم أدخل قرص U في منفذ USB لجهاز العرض، وأرسل أمر الترقية عبر المنفذ التسلسلي. بعد الترقية، سيُعاد تشغيل جهاز العرض تلقائيًا.
