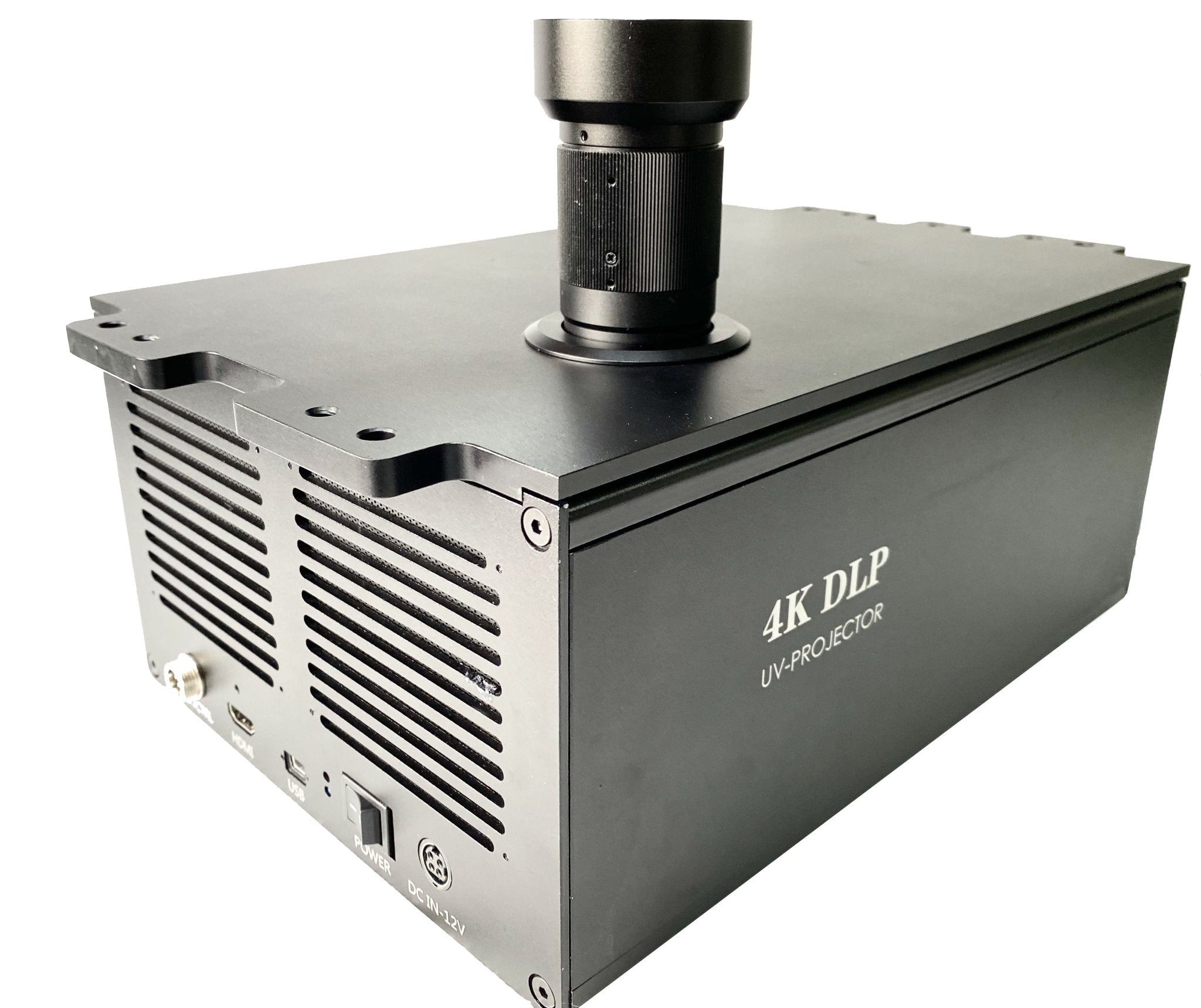

SM12-Pro 4K UV DLP 프로젝터 고강도 LED 조명 포함

개요

SM12-Pro 프린팅 라이트 엔진 키트는 산업, 의학 및 생명과학 분야에 적용할 수 있는 컴팩트한 라이트 엔진 모듈 구성품입니다. 이 제품의 핵심은 물리적 해상도 3840*2160 XPR을 갖춘 TI DLP660TE UHD 칩셋을 채택하고 있습니다. 라이트 엔진 모듈 그룹은 405/385nm에 최적화되어 있습니다. 하드웨어에서는 LED 드라이브를 통해 LED의 밝기 및 켜기/끄기 제어를 위한 여러 모드를 사용합니다. 소프트웨어에서는 다양한 사용자 환경의 요구를 충족시키기 위해 디버깅 및 개발 플랫폼을 제공할 수 있으며, 사용자에게 고해상도, 고휘도, 프로그래밍 가능한 컴팩트 라이트 엔진 모듈 부품을 제공합니다.

사양

상품	설명
디스플레이 기술	DLP 0.66” 4K UHD DMD
물리적 해상도	3840*2160 XPR
라이트 파워	8.0W @120W
명암비	1200:1
균일성	>92%
광원 채널	단일 채널
투사 광원	UV405/385
오프셋	오프셋 없이
인쇄 크기	도면을 참조하세요
전원 공급 장치	AC110V-240V， 50/60HZ ，DC24V/7A
전체 전력	<160W>
전체 치수	L336W210H204mm
재질	본문: 전체 금속; 광학: 전체 유리
인터페이스	DC IN x1 HDMI x1 Mini USB x1 외부 제어 포트 x1

소프트웨어 기능

· 소프트웨어 전원 스위치 기능

· LED 조명 밝기 조절

· LED 켜기/끄기 제어

· 기본 전원 켜짐 시 조명 꺼짐 기능

· 4K 해상도로 원활하게 업그레이드되며, 2K/1080p 소프트웨어 플랫폼과 하위 호환됩니다.

· Windows\QT\Linux 플랫폼용 소프트웨어 개발 키트 또는 맞춤형 라이브러리 프로그램을 제공합니다

선택 가이드

생산 이름	DMD 해상도	인쇄 해상도	이미지@작업 거리	광학 왜곡	파장
SM12-Pro-30	DLP660TE-3840*2160	28-35um	115.2*64.8@158	0.10%	405/385
SM12-Pro-40	DLP660TE-3840*2160	38-45um	153.6*86.4@228	0.10%	405/385
SM12-Pro-50	DLP660TE-3840*2160	48-55μm	192*108@295	0.10%	405/385
SM12-Pro-75	DLP660TE-3840*2160	70-85um	288*162@470	0.05%	405/385
SM12-Pro-100	DLP660TE-3840*2160	90-110um	384*216@650

핀 번호 #	이름	설명
1	V-	DC 전원 음극
2	V+	DC 전원 양극
3	V+	DC 전원 양극
4	V-	DC 전원 음극

인터페이스 사양: R7B(DIN-4핀, 잠금)

MiniUSB 인터페이스:

표준 miniUSB PC 데이터 케이블을 PC에 연결한 후, 지원 소프트웨어를 통해 LED 조명 켜기/끄기, LED 조명 밝기 조절, 소프트웨어 전원 켜기/끄기 등의 기능을 사용할 수 있습니다.

HDMI 인터페이스:

3840*2160@60HZ 비디오 HDMI 신호 입력을 제공하며, 표준 HDMI-TYPEA 인터페이스를 사용합니다.

확장 인터페이스: EXTCTRL

아니요.	이름	기능 설명	최대 레벨
1	LED_켜기끄기_제어	LED_ONOFF 신호 스위치의 외부 제어, 입력이 높은 레벨일 때 조명이 켜지고, 입력이 낮은 레벨일 때 조명이 꺼집니다	3.3V
2	GND	지상 신호	/
3	PWR_ONOFF_CTRL	PWR_ONOFF 신호 스위치의 외부 제어, 전원 켜기는 낮은 레벨 입력, 전원 끄기는 높은 레벨 입력	3.3V
4	GND	지상 신호	/
5	RXD	시리얼 포트 수신 신호 RXD, 내부적으로 4.7K 풀업에 연결됨	3.3V
6	TXD	시리얼 포트 수신 신호 TXD, 내부적으로 4.7K 풀업에 연결됨	3.3V
7	GND	지상 신호	/

인터페이스 사양: 항공 커넥터 GX12-7핀

UART 직렬 통신 프로토콜 요구 사항:

전송 속도 115200, 1 시작 비트, 8 데이터 비트, 1 정지 비트, 패리티 비트 없음. 자세한 정보는 다음을 참조하십시오:

V3.2 USB UART 통신 프로토콜 매뉴얼.pdf

확장 인터페이스 케이블:

아니요.	이름	기능 설명	케이블 색상
1	LED_ONOFF_CTRL	LED_ONOFF 신호의 외부 제어	빨간색
2	GND	지상 신호	노란색
3	PWR_ONOFF_CTRL	외부 제어 PWR_ONOFF 신호	블루
4	GND	지상 신호	회색
5	RXD	시리얼 포트 수신 신호 RXD	화이트
6	TXD	시리얼 포트 수신 신호 TXD	블랙
7	GND	지상 신호	브라운

인터페이스 사양: 항공 커넥터 GX12-7핀, 100cm

완전한 기계 및 액세서리

아니요.	이름	수량	설명
1	SM12-Pro 라이트 엔진 모듈	1	라이트 엔진 모듈
2	전원 어댑터	1	전원 어댑터 DC24V/7A, RB7 인터페이스
3	전원 코드	1	표준 국가 AC 전원 코드, 피겨 에이트 코드
4	미니 USB 케이블	1	USB 제어 케이블
5	HDMI 케이블	1	HDMI-TYPEA, 잠금 기능 포함
