SM7 UV DLP 프로젝터 사용자 가이드

I. 개요 SM7-405A UV DLP 프로젝터는 산업, 의학, 생물학 및 과학 분야에 적용할 수 있는 소형 라이트 엔진 모듈입니다. 핵심은 TI DLP 디스플레이 및 구동 기술을 채택하였으며, 디스플레이 유닛은 WXGA 1280×800 해상도의 0.45인치 DMD를 사용합니다. UV DLP 프로젝터는 전면 금속 케이스와 전면 유리 재질을 사용합니다. 투사 렌즈의 대칭 설계는 특히 양안 구조광에 적합합니다. 다중 파장 LED 광원과 다양한 투사 렌즈를 지원하며 교체가 편리합니다. 프로젝터는 동기 입력 및 출력을 지원하고, 래스터 이미지를 직접 저장하며, 각 이미지의 투사 시간을 설정할 수 있고, 이에 대응하는 동기 트리거 모드를 출력하여 다양한 환경에서 고객의 요구를 충족합니다. 이 프로젝터는 휴대 가능하고 프로그래밍 가능하며 소형 라이트 엔진 모듈을 고객에게 제공하며, 특히 고급 요구 사항이 있는 3D 래스터 스캐너에 적합합니다.

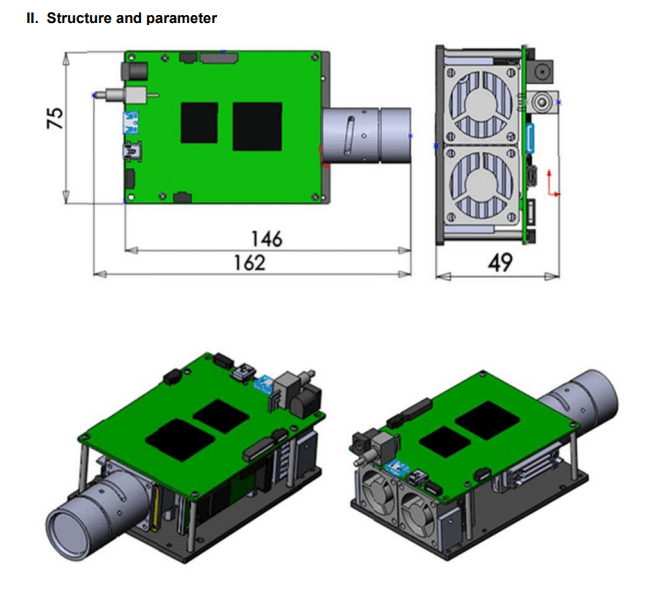

1. 전원 인터페이스：(J1) 전원 어댑터 사양：ACIN:100-240V, OUT:DC12V / 3A 연결 방식은 (VI) 맞춤형 전원 어댑터 연결 지침을 참조할 수 있습니다 인터페이스 정의 핀 번호 이름 유형 설명 1 GND 출력 GND 2 VIN+ 출력 VIN+

2. 전원 스위치：(SW1) OFF ON 그림과 같이: 핀 번호 이름 유형 설명 1 UP 위쪽, 전원 끄기 2 DOWN 아래쪽, 전원 켜기

3. 메인 보드 전원 표시등:(LED1,LED2,LED3

4. HDMI/VGA 복합 인터페이스：（CN6） 미니 HDMI는 HDMI 1.4 하위 표준 비디오 신호 입력을 지원하며, 최대 1080P@60HZ를 지원합니다。

5. USB 2.0 인터페이스（CN7） USB 2.0은 마이크로 USB 인터페이스를 사용합니다. U 디스크를 삽입할 때, 마이크로 USB OTG 데이터 케이블로 연결해야 하며, 이를 통해 USB 데이터 읽기 및 시스템 업그레이드를 수행할 수 있습니다.

6. 미니 USB 인터페이스：（CN14） 표준 미니 USB to PC 데이터 케이블이 PC에 연결되면 소프트웨어가 PC 상위 기기와 연동하여 장치의 기능을 전환할 수 있습니다. 예를 들어, LED 램프 켜기/끄기, LED 온도 모니터링, 입력 신호원（HDMI / VGA）전환, 시스템 업그레이드 등이 가능합니다.

7. 동기 신호 출력 인터페이스:(CN16) CCD 카메라 트리거 연결에 사용할 수 있습니다. 외부 동기 신호 인터페이스는 인터페이스 보드에 두 개의 경로가 예약되어 있으며, 외부 장치와 동기화하는 데 사용됩니다. 동시에 메인 보드는 +5V 또는 +12V 중 선택할 수 있는 두 가지 구동 레벨을 설정합니다. 1# 인터페이스 정의: 핀 # 이름 유형 설명 1 GND 전원 GND 2 Triger1 출력 동기 출력1 3 GND 전원 GND 4 Triger2 출력 동기 출력2

8. 동기 신호 출력 레벨 선택 점퍼:（CN23,CN24）

9. 팬 인터페이스：（CN10） 메인보드의 팬 인터페이스는 5V 전원 팬용으로 제공됩니다 1# 인터페이스 정의 핀 번호 이름 유형 설명 1 GND 출력 접지(GND) 2 FAN_V+ 출력 팬 전원(+) 연결(+5V)

10. LED 드라이브 보드 전원 인터페이스：（CN2） 메인 보드는 LED 드라이브 보드에 전원을 공급하며, 동시에 LED 드라이브 신호 및 기타 신호를 제공합니다.

IX. 간단한 문제 해결 NO 문제 문제 해결

1 종료, 표시등이 켜지지 않음, LED가 켜지지 않음 점검: 전원 어댑터가 정상적으로 연결되어 있는지 확인하십시오. 전원 어댑터 고장으로 인한 것인지 확인하십시오. 전원 스위치가 켜져 있는지 확인하십시오.

2 전원 켜기 시 전원 표시등은 켜지지만 DLP 표시등이나 시스템 상태 표시등이 켜지지 않는 경우 점검 사항: 메인 보드와 엔진 모듈 간의 연결이 유연한지 확인하십시오. 메인 보드를 분리한 후 문제가 해결되는지 확인하십시오. 만약 그렇다면, 메인 보드와 광 엔진 모듈 간의 연결이 느슨한 것이므로 다시 고정해 주십시오.

3 라이트 엔진 LED가 밝지 않거나 이미지가 표시되지 않는 경우 점검 사항: LED 드라이브 보드와 메인 보드 간 전원 연결선이 느슨한지 확인 LED와 LED 드라이브 보드 간 전원 연결선이 느슨한지 확인 LED의 온도가 높아 시스템이 LED 보호 기능을 시작했는지 확인 위 문제들이 재시작 후 해결되는지 확인 해결되지 않는 경우 하드웨어가 손상된 것입니다.

4 이미지 없음 메인 보드와 라이트 엔진 모듈 간의 연결이 느슨하거나 접촉 불량인지 확인하십시오. 다시 고정해 주세요.

5 이미지 흔들림 확인: 메인 보드와 라이트 엔진 모듈 간의 연결이 느슨하거나 접촉 불량인지 확인하세요. 다시 고정해 주세요.
